一、什么是皮膜电阻

皮膜电阻（Film Resistor）是利用在绝缘基体上沉积一层导电薄膜来实现电阻功能的被动元件。它具有体积小、稳定性好、阻值覆盖范围广等优点，被广泛应用于各类电子与电气设备中，涵盖工业控制、通信设备、消费电子、汽车电子及仪器仪表等多个领域。

二、皮膜电阻的基本结构

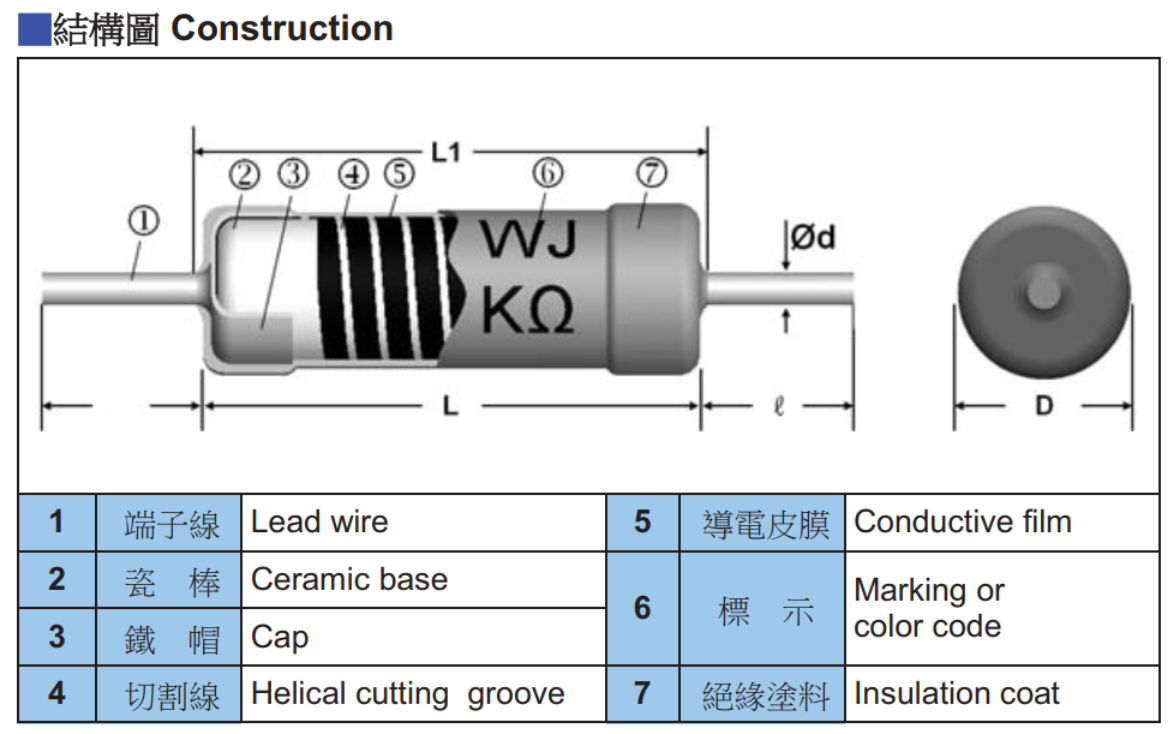

以下为典型的皮膜电阻内部结构示意图（以氧化金属膜电阻为示例）：

图中标注各部位分别为：

1. 端子线（Lead Wire）
   作为外部电路连接点，用于引出电阻器内部电路。

2. 陶瓷基体（Ceramic Base）
   作为电阻器的机械支撑和绝缘基底，提供稳定的物理结构。

3. 端帽（Cap）
   用于固定端子线与基体之间的连接，增强机械强度。

4. 切割线（Helical Cutting Groove）
   通过在导电膜上切割形成预定的形状，以精确控制电阻值。

5. 导电皮膜（Conductive Film）
   核心电阻功能层，通过导电材料特性及膜层厚度等因素实现初始阻值控制。

6. 标示 / 色标（Marking or Color Code）
   表示阻值、精度、功率等级或其他重要参数信息。

7. 绝缘涂层（Insulation Coating）
   对外保护导电膜及内部结构，提高耐环境性能。

三、各结构部件的作用解析

1. 端子线与连接

端子线用于外部电路的电气连接，同时也承受一定的机械载荷。材质一般采用镀锡铜线，保证良好的导电性和焊接性。

2. 陶瓷基体的重要性

陶瓷基体除了提供支撑外，还直接影响电阻器的耐热性、绝缘性和长期稳定性。优质陶瓷基体能够提升整体可靠性。

3. 导电皮膜的选择

导电皮膜的材料及著膜工艺是影响电阻性能的关键因素。

4. 绝缘涂层的作用

绝缘涂层用于保护导电膜及其它内部结构，并提升其耐环境性能。

电阻产品技术规格说明书（PDF Datasheet）下载

更多电阻基本知识：如果您对电阻器的工作原理、类型、参数、应用以及常见故障排查感兴趣，欢迎访问我们的电阻技术支持页面 ，在这里您可以深入了解电阻器的各类技术细节、选型指南及其在不同应用需求中的案例。

双羽电子长期专注于电阻器的研发与制造，产品覆盖氧化金属膜电阻、金属釉电阻及保险丝电阻等系列，广泛应用于工业控制、电源设备、汽车电子、医疗设备与自动化等领域，为客户提供稳定可靠的电阻技术与系统化解决方案。
