一、什么是水泥电阻

水泥电阻（Cement Resistor）是一种以陶瓷基体为核心，并采用水泥漆材料进行整体封装的功率型电阻器。根据产品设计不同，其电阻功能层可采用绕线结构（Wire Wound）或皮膜结构（Film）实现。

水泥电阻具有外壳坚固、功率承载能力强、结构稳定等特点，广泛应用于工业控制、电源设备、逆变器、储能系统及各类功率型应用场景。

二、水泥电阻的基本结构

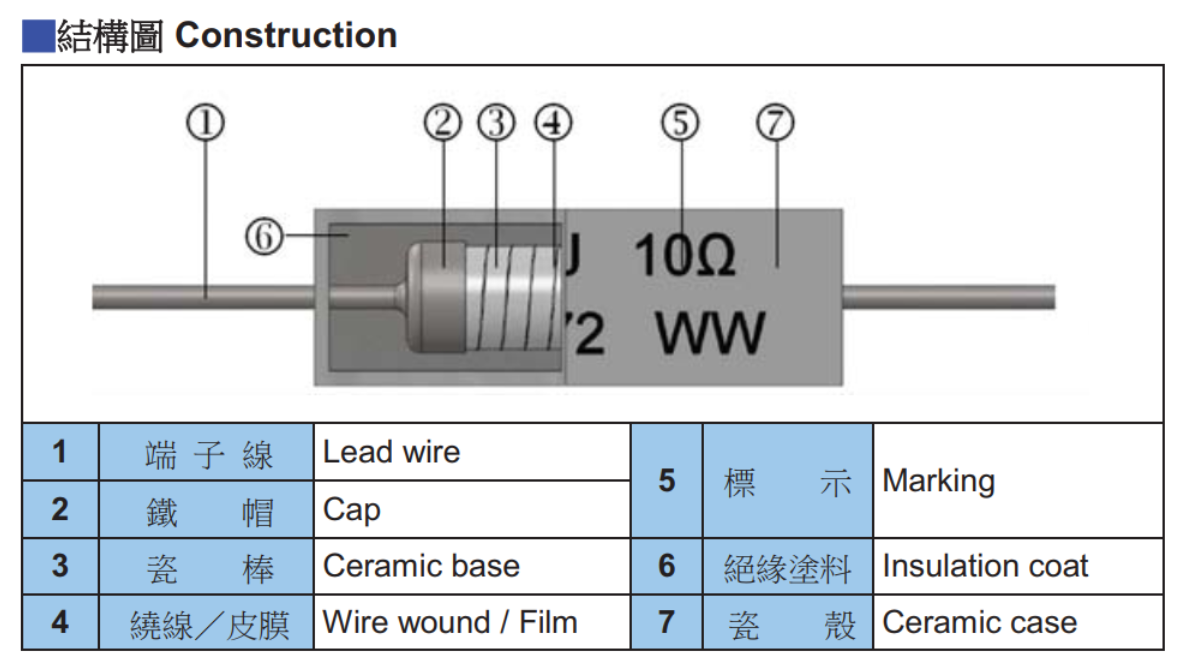

以下为典型水泥电阻内部结构示意图：

图中标示为该电阻的主要结构部件，包括：

端子线（Lead Wire）
作为外部电路连接点，用于引出电阻器内部电流并实现电气连接。

端帽（Cap）
用于固定端子线与基体之间的连接位置，增强整体机械强度。

陶瓷基体（Ceramic Base）
作为内部支撑结构，为电阻功能层提供稳定的平台，并具备良好的耐热性能。

绕线 / 皮膜（Wire Wound / Film）
电阻功能层。根据不同型号设计，可采用电阻合金线绕制结构，或在基体表面形成导电膜层，以实现所需阻值。

标示（Marking）
用于标识阻值、精度、功率等级或其他追溯信息。

绝缘涂层（Insulation Coat）
填充于水泥壳体内部，用于电气绝缘及固定电阻芯体结构。

水泥外壳（Cement Case）
作为外部封装结构，用于增强机械强度并辅助散热。

三、各结构部件的作用解析

1. 端子线与端帽结构

端子线承担电流传导功能，端帽起到固定与连接作用，确保产品在焊接及长期使用中的结构稳定性。

2. 陶瓷基体的作用

陶瓷基体为电阻功能层提供稳定支撑，并直接影响产品的耐热能力和长期可靠性。

3. 电阻功能层（绕线 / 皮膜）

电阻功能层是实现阻值的核心部分。

绕线结构通常适用于相对低电阻值产品，并具备较好的抗脉冲特性。
RGW：绕线结构，具备抗脉冲特性。

皮膜结构通常用于较高电阻值产品。
RGF：皮膜结构，不具备抗脉冲特性。

4. 水泥封装结构的作用

水泥封装用于保护内部结构，提升整体机械强度，同时在高温环境下保持良好的稳定性，使产品适用于功率型与冲击型应用场景。
