一、什么是绕线电阻

绕线电阻（Wire Wound Resistor）是通过将电阻合金线绕制在绝缘基体上，并经固定与绝缘处理后形成的被动元件。

该类电阻具有功率承载能力强、阻值稳定性好、耐冲击性能优良等特点，被广泛应用于各类电子与电气设备中，涵盖工业控制、电源设备、变频器、制动单元、汽车电子及仪器仪表等多个领域。

二、绕线电阻的基本结构

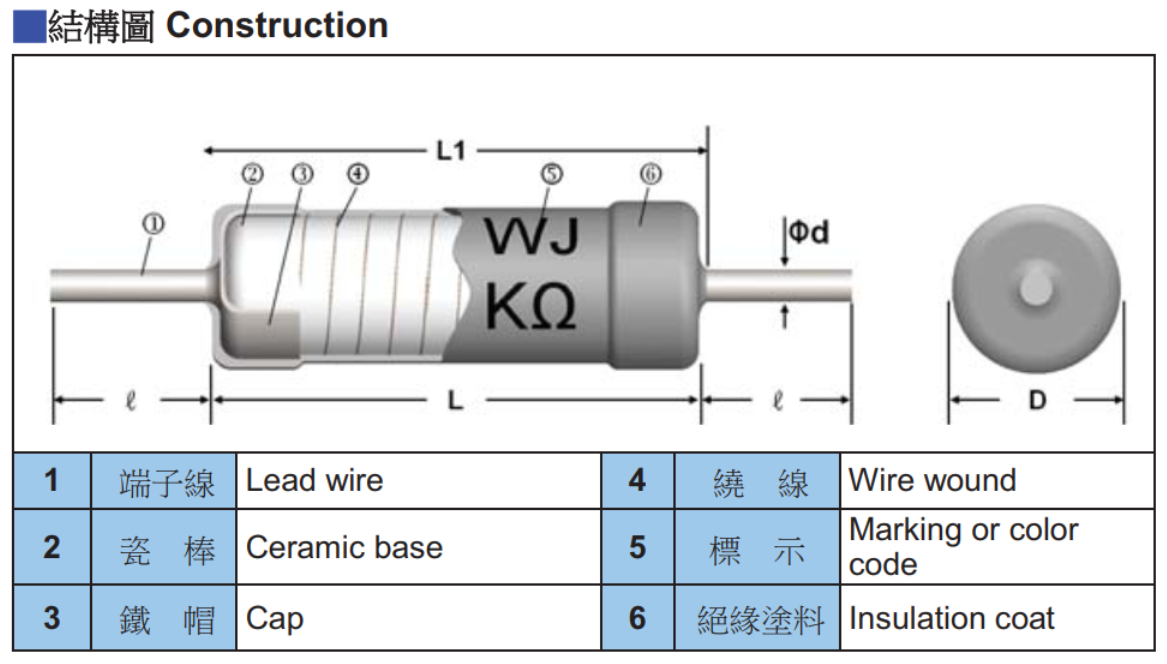

以下为典型的绕线电阻内部结构示意图（以RW绕线电阻为例）：

图中标注各部位分别为：

端子线（Lead Wire）
作为外部电路连接点，用于引出电阻器内部电路。

陶瓷基体（Ceramic Base）
作为绕线电阻的主要支撑结构，提供稳定的物理结构。

端帽（Cap）
用于固定端子线与基体之间的连接，增强机械强度。

绕线（Wire Wound）
由电阻合金线绕制而成，是实现电阻功能的核心部分，其材质、线径、绕制长度直接影响阻值。

标示 / 色标（Marking or Color Code）
表示阻值、精度、功率等级或其他重要参数信息。

绝缘涂层（Insulation Coating）
覆盖于外部，用于保护内部绕线结构，并提高产品的耐环境性能。

三、各结构部件的作用解析

1. 端子线与连接

端子线用于外部电路的电气连接，同时也承受一定的机械载荷。材质一般采用镀锡铜线，保证良好的导电性和焊接性。

2. 陶瓷基体的重要性

陶瓷基体不仅提供绕线所需的稳定支撑，还直接影响产品的耐热能力和长期可靠性。基体质量对电阻在高功率或高温环境下的表现具有重要影响。

3. 绕线结构的作用

绕线结构是绕线电阻的核心。通过选用不同的电阻合金材料，并控制绕制方式，可实现所需的阻值，同时兼顾耐冲击性能。

4. 绝缘涂层的作用

绝缘涂层用于保护内部绕线及其它结构部件，并提升其耐环境性能。
